NBR 800の円錐形のゴム製 フェンダー耐久力のある黒い色の海洋安全ドックのフェンダー
記述

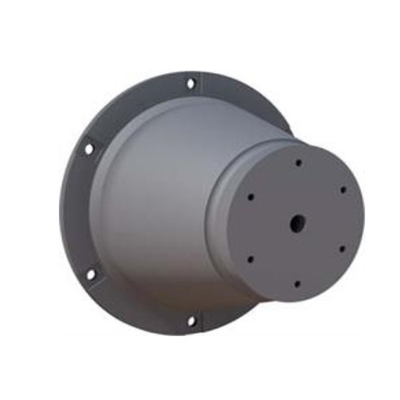

円錐形のゴム製 フェンダーはさまざまな適用で使用されて有効なゴム製 フェンダーのタイプである。それに円錐ボディおよび十分にゴム埋め込まれた取り付けフランジがある。いくつかの顕著なパフォーマンス特性のその精製された幾何学そして円錐形の結果。
円錐形ボディ形は円錐形のフェンダーを大きい圧縮の角度で非常に、安定したようにし、優秀な剪断強度を提供する。円錐形のゴム製 フェンダーに非常に完全な形がある、扱うことは経済的、容易である。
指定
| 製品名 | NBR 800の円錐形のゴム製 フェンダー耐久力のある黒い色の海洋安全ドックのフェンダー |
| 銘柄 | DockFender |
| 型式番号 | DF-CRF800H |
| 材料 | 高性能の天然ゴム |
| 色 | 黒および顧客の要求 |
| 形 | 円錐形形 |
| 標準 | HGT 2866-2016、PIANC 2002年 |
| エネルギー吸収 | 55kNへの3485kN |
| 反力 | 9KN-Mから3650KN-M |
| 適用 | 港、ドック、クウェイ、等 |
| モデル | H | h | F | D | Q | W | d-m | d-n |
| 円錐形 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | M16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950年 | 845 | 1755 | M48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| DF-2000H | 2000年 | 80 | 1900年 | 3200 | 1540 | 2920 | M56 | 76 |

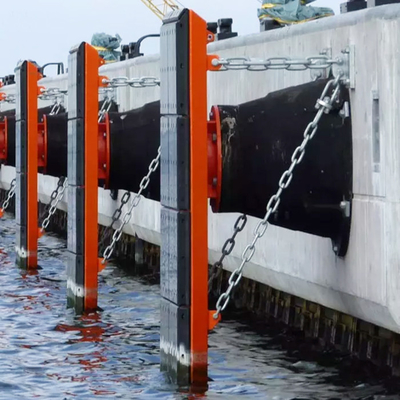

設置付属品
フロント・パネル:表面圧力を減らし、フェンダーおよびボートへの損傷を避ける。
表面パネル:外皮を保護するために摩擦の係数を減らしなさい。超高度の分子量のポリエチレン。
プレインストールされたボルトおよびナット:ドックにフェンダーをしっかり止めるのに使用される。1Cr18Ni9Ti、SUS304、SUS316ステンレス鋼かQ235熱いすくいは電流を通した。
事前調整Uリング:鎖をしっかり止めなさい。Q235は塗ったまたは熱いすくいは電流を通した。
アンカー・ボルト:フェンダーおよびフロント・パネルのような付属品を接続しなさい。電流を通されるステンレス鋼（または熱いすくい）。
重量の鎖:フロント・パネルを弛むことを避けるように支える。1Cr18Ni9Ti、SUS304、SUS316ステンレス鋼かQ235熱いすくいは電流を通した。
張力鎖:フェンダーの下方部分は重点を置かれるとき、フェンダーの偏向を限る。Q235熱いすくいは電流を通すか、または塗った。
せん断の鎖:フェンダー システムのせん断の変形を防ぐ。Q235熱いすくいは電流を通すか、または塗った。
特徴
1. 厳しい角の停泊で非常に能率的
2. PIANCの標準は承認した
3. 非常に安定した円錐形のフェンダーの形はせん断に抵抗する
4. 強い性能を維持し、
5. 多目的な設計は多数の適用に適する
6. ゴム製混合物の広い選択
7. 世界的に取付けられているたくさんの証明された設計
適用
●オイルおよび液化天然ガス設備
●バルク ターミナル
●沖合いのプラットホーム
●容器の停泊
●RoRoおよび巡航ターミナル
●マルチユーザーの停泊
