防水適用範囲が広い円錐形のゴム製 フェンダーDF-CRF1200Hはゴム製 フェンダーの係留を固定した
記述

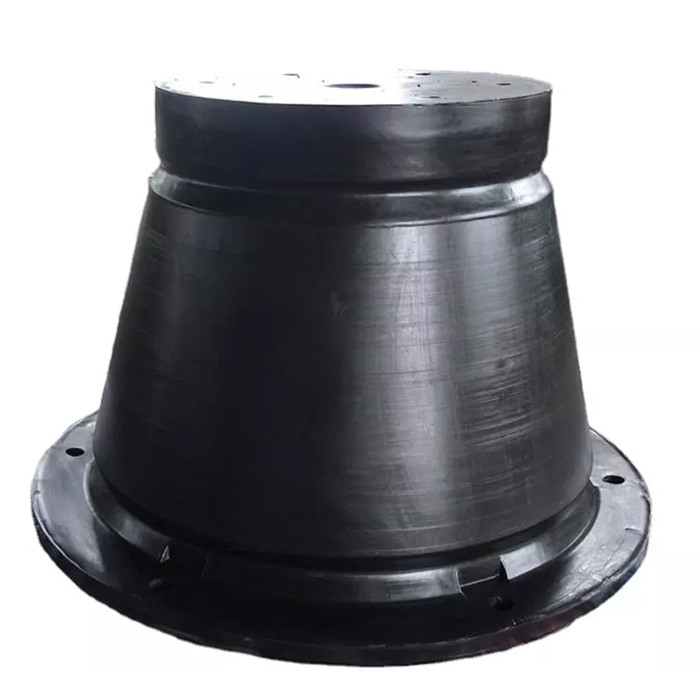

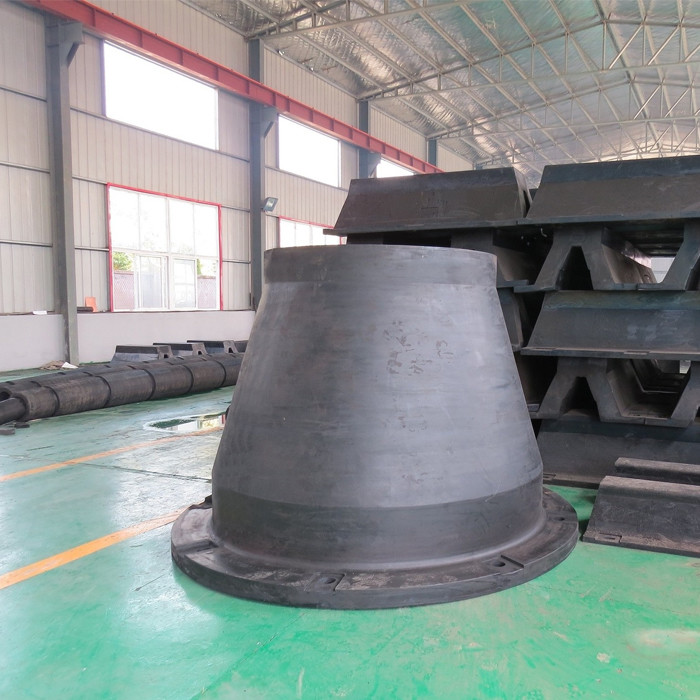

円錐形のゴム製 フェンダーはより適度な構造が付いている細胞のタイプ フェンダーの第3世代別プロダクト、である。その偏向は他の同じサイズのフェンダーより二重エネルギー吸収を得るために72.5%に達することができる。円錐形のゴム製 フェンダーはドックのプロジェクトの安価の長い耐用年数を過す。正面パネルはそれを大きい船の停泊のために特に適切にさせる外皮圧力を非常に減らすことができる。極度の円錐形のフェンダー システムのために反作用および高エネルギーの吸収か適したすべての港を低く要求する港、それはのために特別取付けのために容易である。
円錐形のフェンダーの高さは300mmそして2000のmm間で利用でき、3つのゴム製等級に主にある。その先を細くされた設計はせん断力、軸力または角力にもかかわらずフェンダー ボディ馬小屋を常に保つことができる大きい円の基盤を提供する。それは通常UHMW-PEのパッドまたは鋼板によって配置される。極度の円錐形のフェンダーは積み過ぎを余分な圧縮に対してより抵抗力がある機能を停止してもらう。
指定
| 製品名 | 防水適用範囲が広い円錐形のゴム製 フェンダーDF-CRF1200Hはゴム製 フェンダーの係留を固定した |
| 銘柄 | DockFender |
| 型式番号 | DF-CRF1200H |
| 材料 | 高密度NR |
| 標準 | HGT 2866-2016、PIANC 2002年 |
| 形 | 円錐形のタイプ |
| OEM/ODM | 利用できる |
| サイズ | 引く次元によって |
| 許容標準 | ISO2768-MかISO3302-1:2014クラスM2 |
| 使用法 | つなぐか、または停泊する船のため |
| 証明書 | DNV BV CCS LRのABS |
| 色 | 顧客の要求 |
| 働く温度 | -15 degreeeから200度 |
| モデル | H | h | F | D | Q | W | d-m | d-n |
| 円錐形 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | M16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950年 | 845 | 1755 | M48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| DF-2000H | 2000年 | 80 | 1900年 | 3200 | 1540 | 2920 | M56 | 76 |

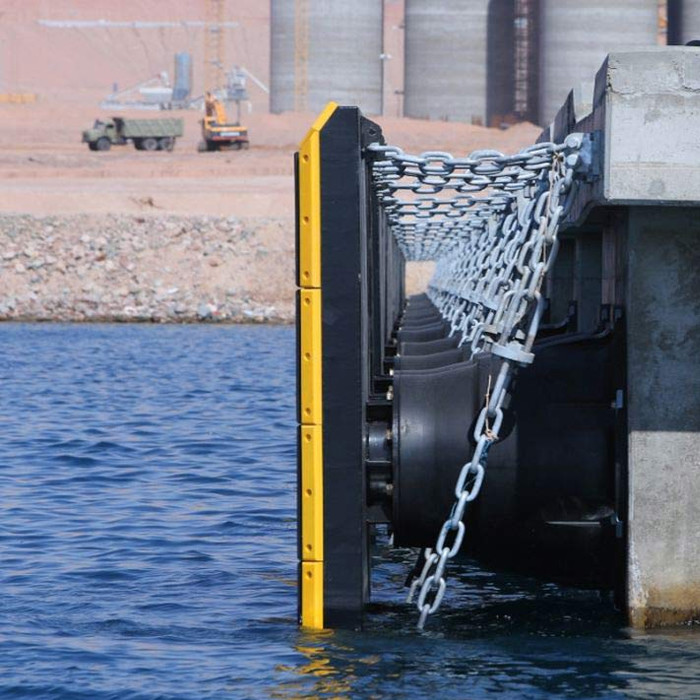

設置付属品
フロント・パネル:表面圧力を減らし、フェンダーおよびボートへの損傷を避ける。
表面パネル:外皮を保護するために摩擦の係数を減らしなさい。超高度の分子量のポリエチレン。
プレインストールされたボルトおよびナット:ドックにフェンダーをしっかり止めるのに使用される。1Cr18Ni9Ti、SUS304、SUS316ステンレス鋼かQ235熱いすくいは電流を通した。
事前調整Uリング:鎖をしっかり止めなさい。Q235は塗ったまたは熱いすくいは電流を通した。
アンカー・ボルト:フェンダーおよびフロント・パネルのような付属品を接続しなさい。電流を通されるステンレス鋼（または熱いすくい）。
重量の鎖:フロント・パネルを弛むことを避けるように支える。1Cr18Ni9Ti、SUS304、SUS316ステンレス鋼かQ235熱いすくいは電流を通した。
張力鎖:フェンダーの下方部分は重点を置かれるとき、フェンダーの偏向を限る。Q235熱いすくいは電流を通すか、または塗った。
せん断の鎖:フェンダー システムのせん断の変形を防ぐ。Q235熱いすくいは電流を通すか、または塗った。
特徴
1. 高い角度の間の非常に能率的な性能
2. 長く有用な生命
3. 低い反力及び高エネルギーの吸収
4. 少し大きい停泊の角度の性能の損失
5. 多目的な設計は多数の適用に適する。
6. 大きい安定性
7. よい剪断抵抗
適用
●RoRo
●タンカー
●巡航の停泊及び構造
●容器及び大きさターミナル
●一般貨物設備
