ドックのボートのためのC1300Hの円錐形のゴム製 フェンダーの海軍産業PIANC2002指定
記述
海洋の円錐形のゴム製 フェンダーはより大きい船の船の停泊のためにより適している。円錐形のゴム製 フェンダーはあらゆる港を細胞の海洋のゴム製 フェンダーから、そうことができる適用する取付けた海洋の細胞のゴム製 フェンダーを発生する。

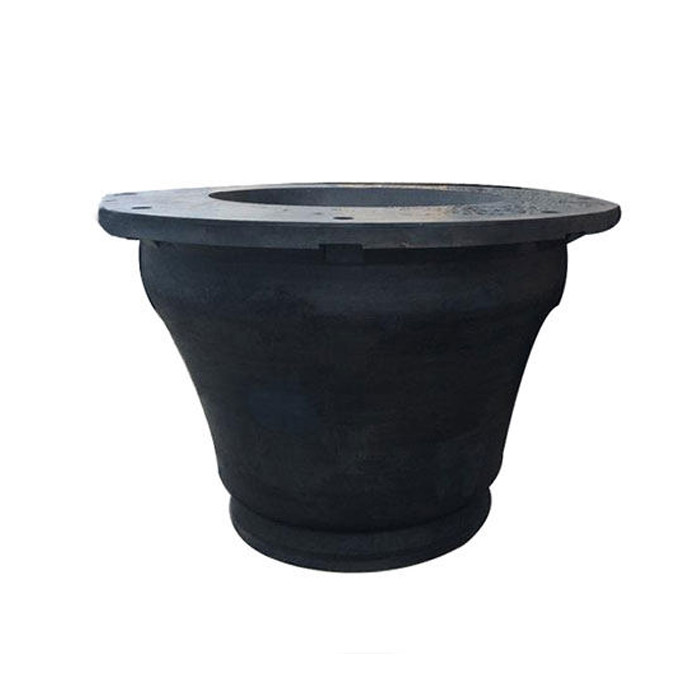

円錐形のフェンダーは特別なボディ形にあり、UHMW-PEの表面パッドが利用でき装備されている。この設計は引伸ばし機互いの摩擦を減らす船と海洋のフェンダー ボディ間の接触域を。円錐形のゴム製 フェンダーに他のある海洋のフェンダーのタイプと比較するよりよい性能がある。それは70%で圧縮され、プロトタイプに回復することができる。従って、どの余分な圧縮でも要求されれば、円錐形のゴム製 フェンダーはよい考察である。
指定
| 製品名 | ドックのボートのためのC1300Hの円錐形のゴム製 フェンダーの海軍産業PIANC2002指定 |
| 材料 | 天然ゴム |
| 硬度 | 55海岸A |
| サービスの処理 | 鋳造物、切断 |
| 引張強さ | ≥18 MPA |
| 壊れ目の延長 | ≥400% |
| 出現 | 流し、空間、ニット ライン、ひびおよびフラッシュの放しなさい |
| 適用 | ドック、港、クウェイのボート |
| 標準 | HGT 2866-2016、PIANC 2002年 |
| サイズ | カスタマイズされる |
| 特徴 | オイル抵抗 |
| パッキング | パレットおよび木の場合 |
| モデル | H | h | F | D | Q | W | d-m | d-n |
| 円錐形 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| DF-300H | 300 | 13.5 | 255 | 450 | 195 | 405 | M16 | 20 |
| DF-350H | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| DF-400H | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| DF-500H | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| DF-600H | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| DF-700H | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| DF-800H | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| DF-900H | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| DF-1000H | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| DF-1050H | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| DF-1100H | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| DF-1150H | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| DF-1200H | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| DF-1300H | 1300 | 59 | 1105 | 1950年 | 845 | 1755 | M48 | 60 |
| DF-1400H | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| DF-1600H | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| DF-1800H | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| DF-2000H | 2000年 | 80 | 1900年 | 3200 | 1540 | 2920 | M56 | 76 |

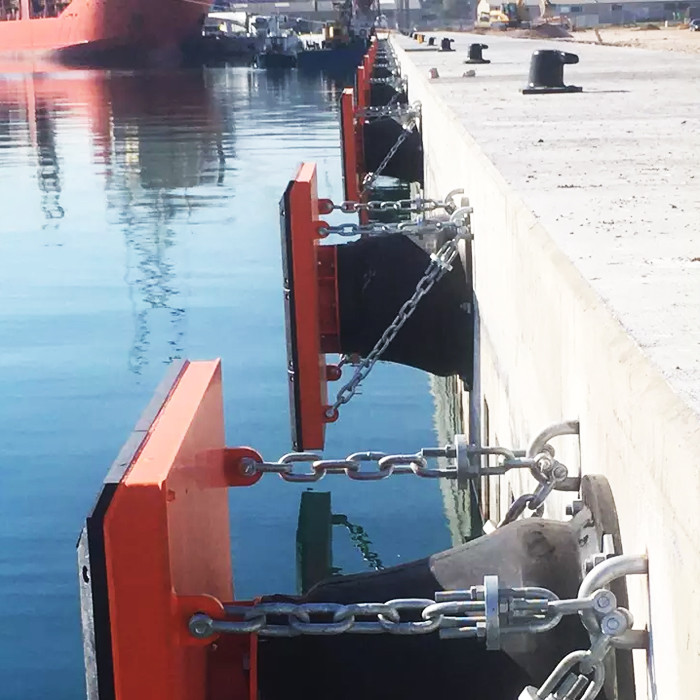

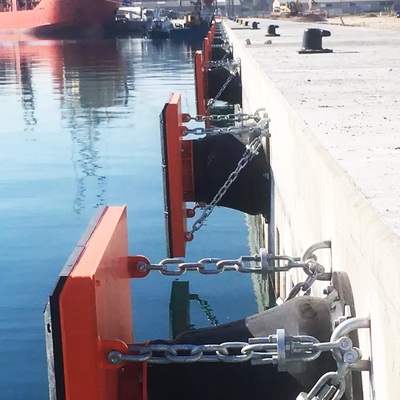

設置付属品
フロント・パネル:表面圧力を減らし、フェンダーおよびボートへの損傷を避ける。
表面パネル:外皮を保護するために摩擦の係数を減らしなさい。超高度の分子量のポリエチレン。
プレインストールされたボルトおよびナット:ドックにフェンダーをしっかり止めるのに使用される。1Cr18Ni9Ti、SUS304、SUS316ステンレス鋼かQ235熱いすくいは電流を通した。
事前調整Uリング:鎖をしっかり止めなさい。Q235は塗ったまたは熱いすくいは電流を通した。
アンカー・ボルト:フェンダーおよびフロント・パネルのような付属品を接続しなさい。電流を通されるステンレス鋼（または熱いすくい）。
重量の鎖:フロント・パネルを弛むことを避けるように支える。1Cr18Ni9Ti、SUS304、SUS316ステンレス鋼かQ235熱いすくいは電流を通した。
張力鎖:フェンダーの下方部分は重点を置かれるとき、フェンダーの偏向を限る。Q235熱いすくいは電流を通すか、または塗った。
せん断の鎖:フェンダー システムのせん断の変形を防ぐ。Q235熱いすくいは電流を通すか、または塗った。
特徴
1. 反力の比率（E/R）への顕著なエネルギー吸収
2. 高いせん断の安定性
3. 停泊の間の圧力の減少
4. 10°アプローチ・アングルまでの性能の損失無し
5. より容易な取付けのためのアンカー休憩
適用
●容器及びバルク ターミナル
●オイル及びガス ターミナル
●一般貨物ターミナル
●RoRo及び巡航ターミナル
●イルカ及びmonopiles
●海軍
