アーチ型ゴムフェンダー 高エネルギー吸収 長寿命 簡単設置
説明

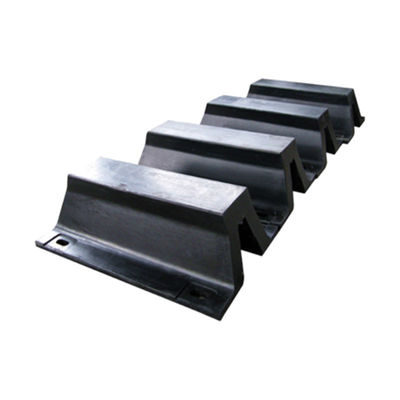

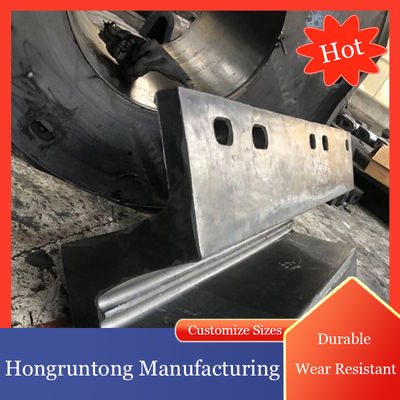

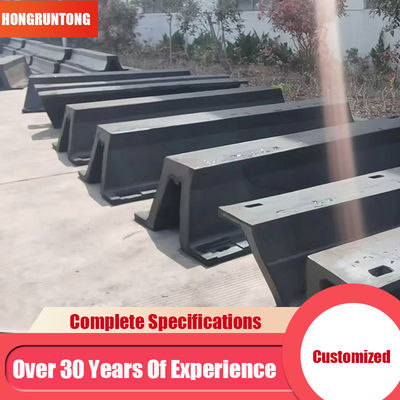

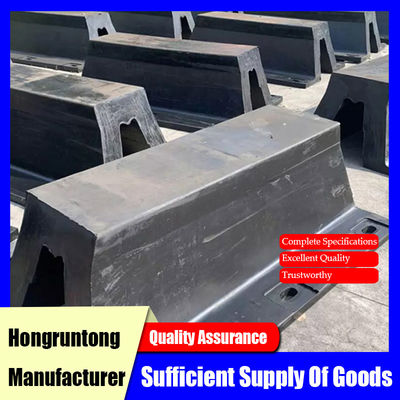

アーチ型ゴムフェンダーは、船舶の着岸時に高い衝撃エネルギーを吸収し、岸壁構造物への反力を低く抑えるように設計された、高耐久性の岸壁保護システムです。補強された海洋グレードのゴムから成形されたアーチ型の本体は、安定した効率的な変形パターンを提供し、さまざまな着岸条件下で船舶とドックを確実に保護します。独自の「V」字型プロファイルにより、最適な荷重分散と船体への圧力を最小限に抑え、海洋産業で最も効率的な固体型フェンダーの1つとなっています。
Hongruntongのアーチ型ゴムフェンダーは、要求の厳しい港湾および沖合環境での長期的な性能のために設計されています。高強度天然ゴムと合成ゴムコンパウンドから製造されており、オゾン、紫外線、海水、機械的摩耗に耐えます。コンパクトな構造により、新規および既存の岸壁、桟橋、突堤への設置と配置が容易です。フェンダーは垂直または水平に設置でき、摩擦制御と耐久性を高めるために、UHMW-PEフェースパッドまたは前面パネルと組み合わせて使用されることがよくあります。
ケーススタディ：東南アジアの港湾近代化プロジェクト
東南アジアの多忙な貨物ターミナルでは、30,000 DWTのコンテナ船からの頻繁な着岸衝撃に対応できない老朽化した円筒型フェンダーが原因で、船体損傷と岸壁の摩耗が過剰に発生していました。港湾当局は、よりコンパクトでありながら、エネルギー吸収性と反力の低い、耐久性の高いフェンダーシステムを必要としていました。
Hongruntong Marineは、V800H型のアーチ型ゴムフェンダーを設計し、供給し、バースの250メートルの区間に設置しました。各ユニットは、硬度定格が65±5 Shore Aの高密度ゴム本体と、一体型の鋼製バックプレートを備えていました。12か月の連続使用後、港湾技術者は船体接触応力の38％削減と、岸壁への構造的損傷がないことを記録しました。メンテナンス頻度が大幅に減少し、ターミナルはよりスムーズで迅速な着岸作業を達成しました。
この設置の成功は、メンテナンスの機会が限られた高トラフィックの港湾におけるHongruntongアーチ型フェンダーの優れた信頼性を示し、現代の海洋インフラストラクチャ向けの耐久性と費用対効果の高いソリューションとしての評判を再確認しました。
仕様
|
製品名 |
アーチ型ゴムフェンダー |
|
|
材質 |
天然ゴム、シリコーンゴム |
|
|
色 |
黒、またはカスタマイズ |
|
|
表面 |
滑らか |
|
|
サイズ |
高さ |
200-1000mm |
|
長さ |
1000-3500mm |
|
|
すべてのサイズをカスタマイズ可能 |
||
|
物理的特性 |
ポリマー含有量 |
100% バージン |
|
使用温度 |
-50℃～240℃ |
|
|
引張強度 |
≧16 Mpa |
|
|
密度 |
90+/-5 100mmあたり |
|
|
硬度 |
50-70 (ショアA) |
|
|
伸び |
≧400% |
|
|
特徴 |
1. 高温耐性 |
|
|
2. 優れた耐引裂性、耐油性、耐老化性 |
||
|
3. 工業用酸およびアルカリに強く、弾性が良好 |
||
|
4. PIANC2002に準拠して製造 |
||
|
用途 |
多目的ターミナル、RoRoランプ、旅客船ターミナル、バージ |
|
|
モデル |
W |
B |
F |
C |
H |
|
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
HM-ARF250H |
500 |
410 |
175 |
160 |
250 |
|
HM-ARF300H |
600 |
490 |
225 |
196 |
300 |
|
HM-ARF400H |
800 |
670 |
300 |
260 |
400 |
|
HM-ARF500H |
1000 |
840 |
375 |
325 |
500 |
|
HM-ARF600H |
1200 |
1010 |
450 |
390 |
600 |
|
HM-ARF800H |
1600 |
1340 |
600 |
520 |
800 |
|
HM-ARF1000H |
2000 |
1680 |
750 |
650 |
1000 |
特徴
低反力による最適化されたエネルギー吸収
湾曲したV字型設計は、運動衝撃エネルギーを制御された変形に効率的に変換し、ドック構造物への反応荷重を最小限に抑えます。これにより、さまざまな排水量の船舶の安定した着岸が保証され、構造疲労が軽減され、船舶と港湾資産の両方が保護されます。フェンダーは、数千回の圧縮サイクル後も一貫したエネルギー性能を維持します。
優れた耐久性のための補強ゴムコンパウンド
各フェンダーは、耐引裂性、弾性保持、環境保護を強化するために、合成ポリマーとブレンドされたプレミアムグレードのゴムから製造されています。コンパウンド配合は、オゾン、紫外線、海水、および老化に対する優れた耐性を提供し、熱帯または汚染された海洋大気中でも耐用年数を延長します。
コンパクトな設計と簡単な設置
アーチ型フェンダーは軽量でモジュール式であり、平らな岸壁と湾曲した岸壁の両方に迅速かつ安全に設置できます。標準のアンカーボルトと亜鉛メッキ鋼板は強力な取り付けを提供し、オプションのUHMW-PEフェースパッドは摩擦と表面摩耗を軽減します。このコンパクトな構造により、限られたスペースでの改修または拡張プロジェクトに最適です。
温度と潮汐変動全体での一貫した性能
ゴムの安定した弾性により、極端な気候（氷点下の北極温度から熱帯の高湿度まで）での信頼性の高い性能が保証されます。潮汐変動下でも、フェンダーは一貫したエネルギー吸収と圧縮回復を維持し、最小限のメンテナンス要件で長期的な保護を保証します。
用途
商業港湾およびコンテナターミナル
貨物船、ばら積み貨物船、コンテナ船の頻繁なドッキング中の信頼性の高い衝撃保護を提供します。アーチ型は効率的なエネルギー分散を保証し、岸壁を繰り返しの着岸ストレスから保護します。
漁港および小型船用突堤
コンパクトで費用対効果が高く、耐久性のあるフェンダーソリューションを必要とする小型船に最適です。柔軟な設置オプションにより、可変喫水条件の木製またはコンクリートドックに最適です。
産業造船所および沖合支援施設
頻繁な船舶接触が発生するドライドック、修理バース、および補給基地に使用されます。フェンダーの高い耐摩耗性と安定した性能により、要求の厳しい運用サイクルに適しています。
Hongruntong Marineを選ぶ理由
グローバルエンジニアリング基準と材料の完全性
Hongruntong Marineは、ISO 17357、PIANC、およびIALAガイドラインに準拠してアーチ型ゴムフェンダーを製造しています。各フェンダーは、均一な品質と実際の海洋条件下での一貫したエネルギー性能を確保するために、圧縮試験、引張強度検証、および加速老化分析を受けています。
高度な製造とコンパウンド技術
当社のフェンダーは、完全な結合と均一な密度を保証する高度な成形および加硫技術を使用して製造されています。ゴムコンパウンドは、連続的な変形サイクル下でも高い弾性と機械的強度を維持するように設計されており、長期的な性能と最小限の劣化を保証します。
カスタム設計とシステム統合
すべてのフェンダーシステムは、クライアントの運用パラメータ（船舶サイズ、潮汐範囲、着岸速度）に従って設計されています。Hongruntongのエンジニアリングチームは、有限要素解析（FEA）を使用してエネルギー吸収をシミュレートし、フェンダーの形状を最適化し、最大の安全性と費用対効果を確保します。ターンキー統合のために、オプションの前面パネル、パッド、およびカスタム取り付けフレームが利用可能です。
包括的なサービスとグローバルな技術サポート
Hongruntongは、設計コンサルティングとオンサイト設置から長期的なメンテナンスと検査まで、完全なプロジェクトサポートを提供します。アジア、中東、ヨーロッパにサービスハブを持つ当社のロジスティクスネットワークは、国際的な港湾および沖合プロジェクト向けの迅速な配送と応答性の高いカスタマーサポートを保証します。
よくある質問
1. アーチ型ゴムフェンダーの一般的な寿命はどのくらいですか？
使用状況と環境への暴露に応じて、アーチ型ゴムフェンダーは適切なメンテナンスで通常10〜20年持続します。
2. アーチ型フェンダーは、特定のバースレイアウトに合わせてカスタマイズできますか？
はい、フェンダーは、独自の構造的または潮汐条件に合わせて、さまざまな高さ、長さ、硬度グレードで製造できます。
3. 追加のフェースパッドは必要ですか？
高摩擦接触または鋼製船体の船舶の場合、摩耗を減らし、寿命を延ばすために、UHMW-PEまたはゴムフェースパッドをお勧めします。
4. フェンダーはどのようにメンテナンスする必要がありますか？
表面の摩耗やボルトの緩みを6〜12か月ごとに目視検査します。定期的に清掃し、摩耗したパッドを交換します（装備されている場合）。
5. Hongruntongは設置サポートを提供していますか？
はい、正しい設置と性能を確保するために、完全なエンジニアリング図面、取り付けハードウェア、およびオンサイト監督を提供しています。
