海洋D型フェンダー 軽量で柔軟な設計が信頼性の高い衝突安全性を実現
説明

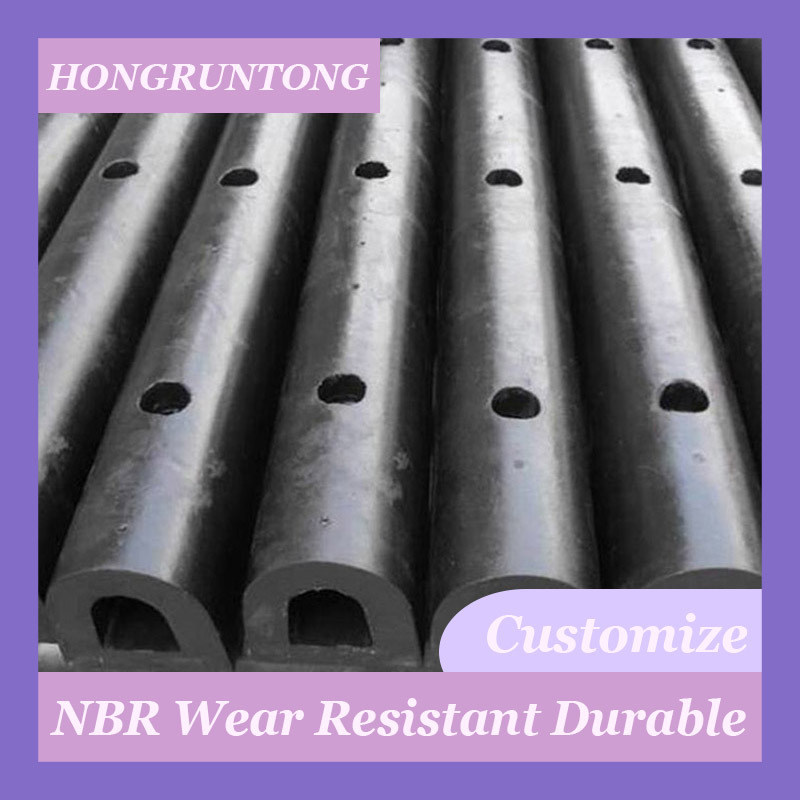

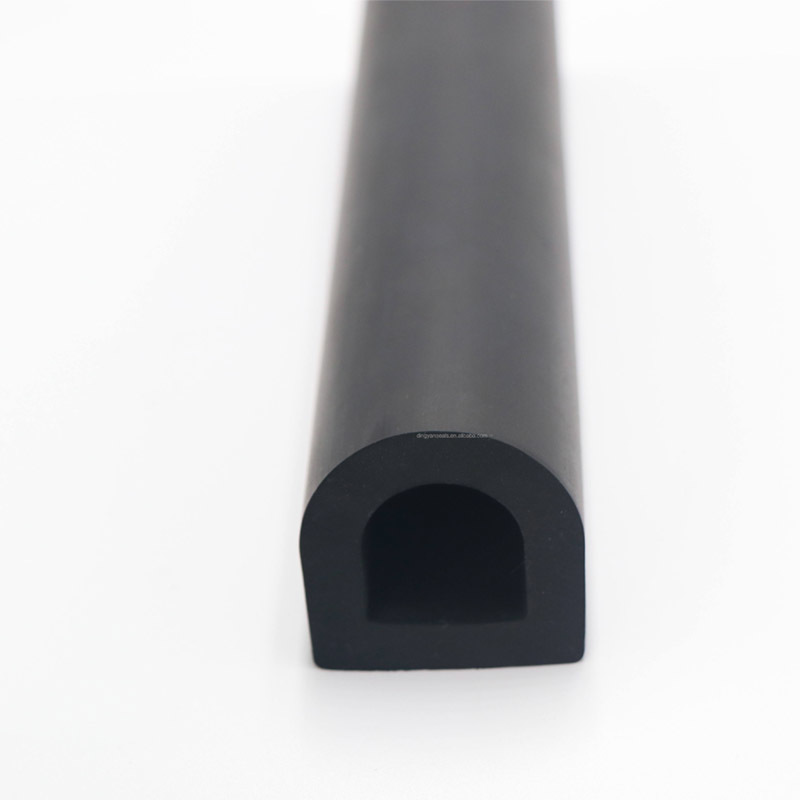

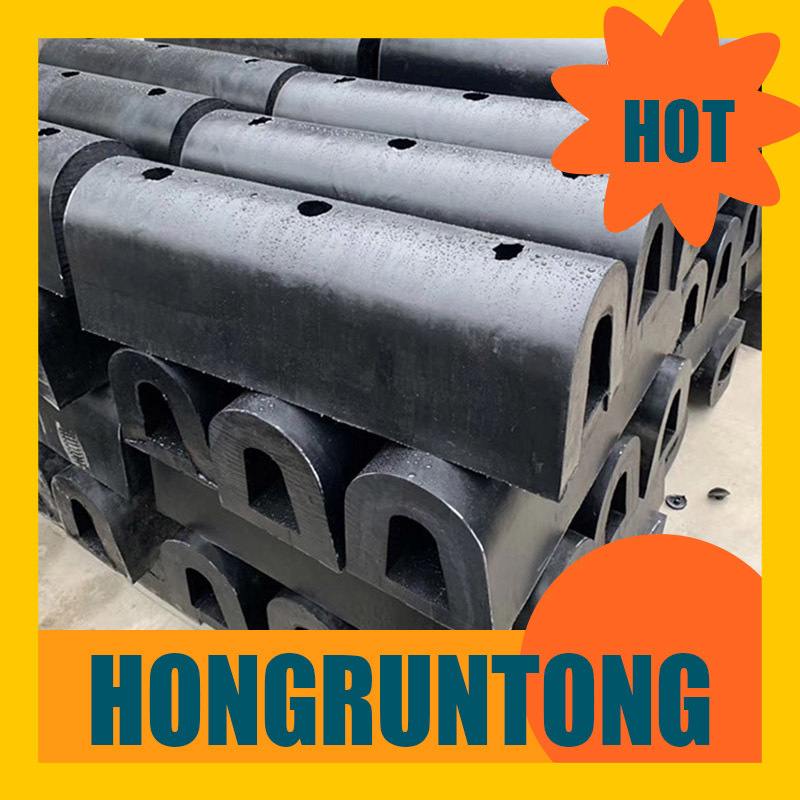

Hongruntong MarineのD型フェンダーは、現代の港湾およびターミナルインフラ向けに特別に開発された、堅牢で効率的なフェンダーソリューションです。係留および係留中の衝撃エネルギーを吸収するように設計されており、さまざまなサイズの船舶との継続的な接触にさらされる岸壁、桟橋、およびコンクリート構造物を確実に保護します。D字型構成は、堅牢な取り付けベースと半円形の圧縮面を備えており、フェンダーが衝突力を均等に分散させ、構造と船体の両方への反力負荷を最小限に抑えることができます。
高品質の天然および合成ゴムブレンドを使用して製造されたD型フェンダーは、優れた弾性、耐候性、および機械的安定性を示します。押出成形プロセスにより、均一な壁厚と高い寸法精度が保証されます。これは、数百メートルにわたるフェンダーの性能の一貫性が不可欠な大規模な港湾設備において重要です。製品のモジュール設計により、摩耗したセクションを簡単に交換できるため、メンテナンス時間と運用停止時間を大幅に削減できます。
ケーススタディ – 韓国、釜山港
アジアで最も忙しいコンテナターミナルの1つでは、2,000〜4,000 DWTのフィーダー船の継続的な係留により、既存のコンクリートエッジバンパーが急速に劣化しました。頻繁な交換と表面のひび割れにより、運用コストとダウンタイムが増加しました。Hongruntong Marineは、岸壁に沿ってヘビーデューティD型フェンダーへの完全な転換を提案しました。
設置には、亜鉛メッキ鋼ボルトとプレハブのバックプレートで取り付けられた420メートルの連続D300フェンダーセクションが含まれていました。フェンダーは、積載された貨物船からの繰り返しの衝撃の間でも、一貫した圧縮性能と高いエネルギー吸収を提供しました。
3年間の継続的な運用後、検査により、目に見える材料のひび割れがないこと、構造への衝撃応力の45％以上の削減、および計画外の交換がゼロであることが確認されました。港湾当局は、年間12万米ドル以上のメンテナンスコスト削減を推定し、船舶オペレーターは、よりスムーズなドッキングとより速いターンアラウンド時間を報告しました。
このプロジェクトは、HongruntongのD型フェンダーが、主要な商業港にとって価値が高く、メンテナンスが少ないソリューションであることを実証しました。
仕様
| 製品名 | D型フェンダー |
| ブランド名 | Hongruntong Marine |
| 材質 | 高性能天然ゴム |
| 色 | 黒およびお客様の要件 |
| タイプ | 固定D型ゴムフェンダー |
| 規格 | HGT2866-2016、PIANC2002 |
| エネルギー吸収 | 147kN～920kN |
| 反力 | 5.1KN-M～64KN-M |
| 用途 | 港、ドック、岸壁など |
| A | B | C | D | E | F | H | K |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| *注：その他のサイズは、要件に応じてカスタマイズできます。 | |||||||
| A | B | C | D | E | F | G | H | K |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
特徴
長い設置全体での均一なエネルギー吸収
高度な押出技術により、寸法の一様性が確保され、長い岸壁の設置全体で一貫した性能が実現します。各セクションは、局所的な応力点や不均一なたわみなしに、信頼性の高いエネルギー吸収を提供します。
優れた環境およびUV耐性
フェンダー材料は、オゾン防止、老化防止、およびUV安定化化合物で処理されており、沿岸設備に特有の太陽光、海水、および化学物質への暴露下での長期的な弾力性を保証します。
高い構造的完全性と衝撃強度
繰り返しの係留作業用に設計されたゴムコンパウンドは、圧縮疲労とひび割れに耐えます。D型フェンダーは、-40°Cから+80°Cまでの温度変動全体で性能を維持し、世界の港湾気候に適しています。
設置の容易さとモジュールメンテナンス
標準化された取り付け穴と長さにより、コンクリートまたは鋼構造への設置が簡素化されます。摩耗したセクションは個別に交換できるため、メンテナンス中のドック閉鎖時間を最小限に抑えることができます。
アプリケーション
コンテナターミナルと岸壁
船舶の衝撃から高交通量のドッキングエリアを保護し、コンクリートまたは鋼のエッジのメンテナンスを削減します。
バルク貨物およびRo Ro港
頻繁な接触が発生する積み込み作業中の安全でスムーズな係留を保証します。
F漁港と公共桟橋
小型船、フェリー、沿岸作業船に長持ちする衝撃保護を提供します。
Hongruntong Marineを選ぶ理由
エンジニアリングレベルの設計専門知識
Hongruntong Marineは、港湾当局、土木請負業者、造船所のエンジニアと協力して、エネルギー吸収、たわみ率、耐荷重など、正確な性能基準を満たすカスタマイズされたフェンダーシステムを提供します。
包括的な品質管理
各D型フェンダーは、引張、伸び、硬度、圧縮回復などの機械的特性試験を受けます。当社の製造プロセスは、ISO 9001およびPIANCの推奨事項に準拠しており、国際的なコンプライアンスを保証します。
実績のある長寿命
アジア、ヨーロッパ、中東の主要港での設置は、最小限のメンテナンスで10年を超えるフェンダー寿命を実証しています。Hongruntongの製品は、高頻度ドッキング環境における信頼性の代名詞となっています。
グローバルロジスティクスとサポート
技術図面やカスタムスチールアクセサリから、オンサイトでの設置支援や設置後の検査まで、完全なプロジェクトサポートを提供します。グローバルクライアントは、迅速な配送と応答性の高いアフターサービスから恩恵を受けています。
FAQ
1. コンテナターミナルにはどのようなフェンダーサイズが推奨されますか？
サイズは通常、船舶の排水量と岸壁の構造強度に応じて、D300からD500の範囲です。
2. Hongruntongは設置ハードウェアを提供できますか？
はい、ボルト、バックプレート、アンカーテンプレートを含む完全な取り付けキットをご利用いただけます。
3. 典型的な交換間隔はどのくらいですか？
平均耐用年数は、係留頻度と環境への暴露に応じて、10年を超えます。
4. D型フェンダーは、コンクリート構造と鋼構造の両方に適していますか？
はい、両方の表面タイプに適切な取り付けシステムを装備できます。
5. フェンダーは低温条件下でどのように機能しますか？
ゴムは、表面のひび割れや剛性の低下なしに、-40°Cまで柔軟性とエネルギー吸収を維持します。
