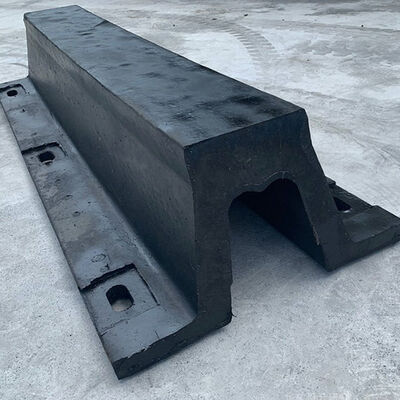

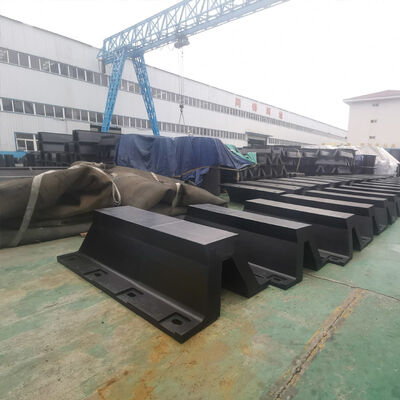

V型フェンダーとは,船と固定船の構造間の制御された保護を提供するために設計された圧縮型船舶用ゴムフェンダーで,停泊,ドッキング,操縦,繰り返し接触する操作その主要な工学機能は,支え構造に伝わる反応力を制御しながら弾性変形によって,船舶の停泊エネルギーの定義された部分を吸収することです.
北欧の卸貨ターミナルでは,約25,000~55,000 DWTの卸貨船と一般貨物船を運ぶ堤防保護システムの改修が必要でした.既存のフェンダー配置は表面磨きを示した永久的な変形と局所的な悪化です
V型フェンダーシステムは,船舶の運用条件,推定泊位エネルギー,構造的制限を検討した後に選択された.代替フェンダーは,既存の構造インターフェースに従って製造されました.負荷の分布を改善するために鋼の接触パネルが組み込まれました
運行開始後,船が通常停泊する際により一貫した接触応答を達成した.このプロジェクトでは,既存の重用クイアインフラストラクチャのV型フェンダーリハビリ戦略の実用的な再現性が実証されました.
| 製品名 | V型フェンダー |
|---|---|
| 材料 | 高性能天然ゴム |
| スタンダード | HGT2866-2016,PIANC2002 について |
| 形状 | V型 |
| 特徴 | 設置のための簡単な交換会社 |
| 部分 | ドックバンパー |
| 使用 | 港湾港湾船船 |
| 表面 | マット/スムーズ |
| 梱包 | パレットか木製のケース |
| キーワード | アークゴムフェンダー/Vゴムフェンダー |
| モデル | A [mm] | D [mm] | E [mm] | F [mm] | H [mm] | K [mm] | M [mm] | R × Q [mm] | Lmax [ミリ] |
|---|---|---|---|---|---|---|---|---|---|
| HM-VTF150 | 50 | 240 | 326 | 98 | 150 | 16 - 20 | 108 | 20 × 40 | 3000 |
| HM-VTF200 | 50 | 320 | 422 | 130 | 200 | 18 - 25 | 142 | 25 × 50 | 3000 |
| HM-VTF250 | 62.5 | 400 | 500 | 163 | 250 | 20から30 | 164 | 28 × 56 | 3500 |
| HM-VTF300 | 75 | 480 | 595 | 195 | 300 | 25 - 32 | 194 | 28 × 56 | 3500 |
| HM-VTF400 | 100 | 640 | 808 | 260 | 400 | 25 - 32 | 266 | 35 × 70 | 3500 |
| HM-VTF500 | 125 | 800 | 981 | 325 | 500 | 25 - 32 | 318 | 42 × 84 | 3500 |
| HM-VTF600 | 150 | 960 | 1160 | 390 | 600 | 28 - 40 | 373 | 48 × 96 | 3000 |
| HM-VTF800 | 200 | 1300 | 1550 | 520 | 800 | 41 - 50 | 499 | 54 × 108 | 3000 |
| HM-VTF1000 | 250 | 1550 | 1850 | 650 | 1000 | 50 - 62 | 580 | 54 × 108 | 3000 |
注:他のサイズは,要件に応じてカスタマイズすることができます.
V型フェンダーは,制御されたゴム変形によって船舶の停泊エネルギーの一部を吸収し,サポート船舶構造に直接反応負荷を軽減します.最終的な性能はフェンダーのプロフィールに依存します圧縮,隔離,および設置条件
選択は,船舶の移動,泊座速度,接近角度,接触位置,許容される反応力,構造容量,フェンダー間隔,必要なエネルギー吸収,設置可能スペース定義された負荷とエネルギー要件を持つプロジェクトでは,エンジニアリング計算を行うべきである.

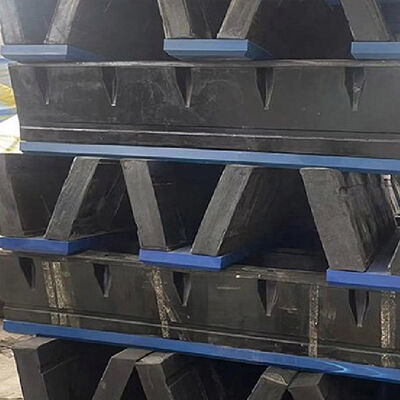

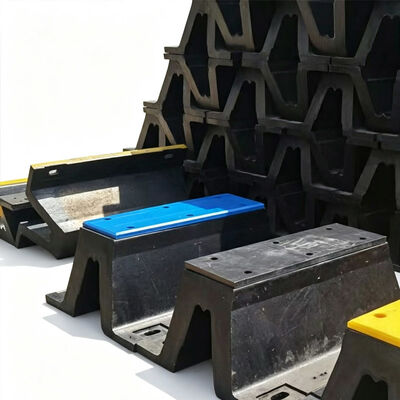

はい.鋼製のフロントパネルは,船体全体の広い領域に接触圧力を分散させることができます.一方,横向滑りが発生する場合は,UHMW-PEまたは同等の低摩擦面材を使用できます.完全な構成は,容器の動きと構造設計に応じて選択されるべきです.
定期的な検査は,ゴムの裂け目,切断,磨損,永続的な変形,露出した補強物,松散な固定物,鉄鋼部品の腐食,異常な接触痕を含むべきである.検査間隔は,船舶交通に応じて決定されるべきです環境条件,および動作頻度
製品寸法,長さ,設置穴,ゴム仕様,鋼パネル,ブレーケット,その他の部品は,検証された図面や現場の測定に応じてカスタマイズできます.既存のフェンダーサンプルと写真も,交換プロジェクトのための技術的参照として使用できます..
