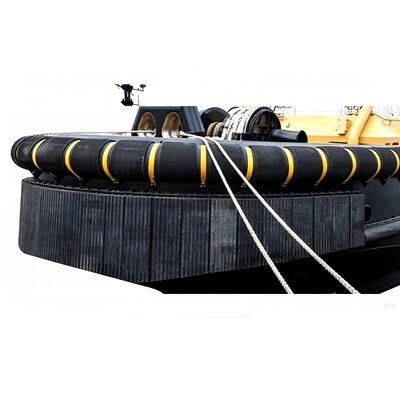

トグボートフェンダーとは,トグボートに設置されたガム製の保護部品で,トグボート,推し,船の取り扱い,護航,ドッキング支援牽引ボートと接触する船舶または浮遊船間の柔軟な接触インターフェースを形成する.牽引機の船体を直接集中した衝撃にさらさずに機械的な相互作用が起こるようにする.圧迫力や摩擦力
構造は通常,弾力性,拉伸強度,磨損耐性,疲労耐性船舶の構成に応じて,フェンダーは円筒形,D型,M型,W型,または他のカスタマイズされたプロファイルで供給される可能性があります.
アラブエミレートの船舶建設請負業者は,約480トンの約3600HPのASDトグを操縦し,船の位置付け,物資輸送,海岸建設廊下沿いの浮遊機器の移動.
操縦環境は高温曝露,強い太陽放射線,並列作業中にリグと船団の間の頻繁な接触を含むいくつかの課題を提示しました.改訂されたリグボートフェンダー配置は,リグの作業領域にマッチした寸法と磨損耐性のために選択されたゴム仕様で実装されました繰り返し圧縮し,外に出る.
その後,修正されたフェンダーシステムは,安定した接触面を維持し,作業領域に沿って圧力をより一貫して分配しました.メンテナンスのスタッフは,より均等な磨き分布を報告しました状態の検査を容易にし,定期的なメンテナンスのスケジュールに交換計画を組み込むことができます.
| 産地 | 中国 |
|---|---|
| ブランド名 | 香港海軍 |
| 製品名 | トグボートのフェンダー |
| 材料 | 高品質の天然ゴム |
| 保証 | 3 年 |
| スタンダード | PIANC2002, HGT2866-2016 について |
| 張力強度 | ≥16 MPA |
| 硬さ | ≤82 岸 A |
| 寿命 | 15-20 年 |
| サービス | OEMまたはODM |
| 色 | 顧客 の 要求 |
| 適用する | トグボート,ワークボートなど |
| D*d | E について | 最大 | B最大 | C について | M について | F について | L について |
|---|---|---|---|---|---|---|---|
| 250*125 | 190 | 200 | 570 | 500 | 75 | 300 | 2~13mの長さで |
| 300*150 | 225 | 225 | 600 | 700 | 75 | 350 | |
| 380*190 | 280 | 225 | 650 | 800 | 100 | 400 | |
| 400*200 | 300 | 250 | 670 | 800 | 100 | 400 | |
| 450*225 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 480*240 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 500*250 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 540*270 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 600*300 | 450 | 300 | 800 | 900 | 125 | 500 | |
| 700*350 | 500 | 350 | 870 | 950 | 125 | 500 | |
| 800*400 | 600 | 350 | 930 | 1000 | 125 | 500 | |
| 900*450 | 675 | 350 | 1000 | 1100 | 150 | 500 |
要求される性能は,リグの移動速度,船の接触速度,推進力,接触角度,接触面,フェンダープロファイル,ゴム硬さ,サポート船体構造によって影響される.フレンダーは,船のトンナージュのみから選択されるべきではない,実際の接触条件がシステムを通して転送される機械的な負荷を決定する.
高い環境温度,直接太陽光線,海水,材料の選択において,重複した機械的な負荷も考慮されるべきです..
集中した接触,誤った設置,不規則な船体幾何学,または特定の場所での繰り返し接触によって不均等な着用が起こる可能性があります.適切なプロファイル寸法,正確なマウントアライナメント十分な接触面積と適切なゴム特性により,荷重をより均等に分配することができます.
切断式フェンダー装置では,個々の損傷または過度に磨かれた切断部分は,すべての部品を交換することなく,通常交換することができます.交換セクションは,元のプロファイルに一致する必要がありますサイズ,ゴム仕様,設置配置
使用寿命は,接触頻度,磨損,圧縮,環境への曝露,設置品質,および保守によってかなり異なります.定期的な検査は,亀裂を監視する必要があります.恒久的な変形過剰な磨き,および他の劣化兆候により,実際の使用状態に応じて交換を予定することができます.
