タグボートフェンダー 優れた緩衝性能 マリングレードゴム 認証品質

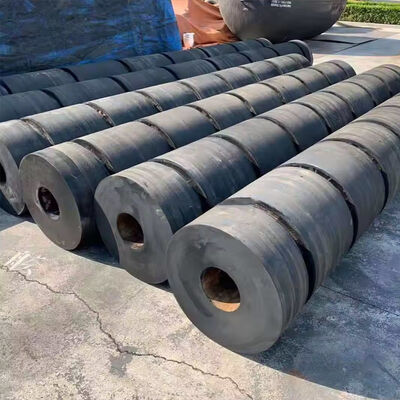

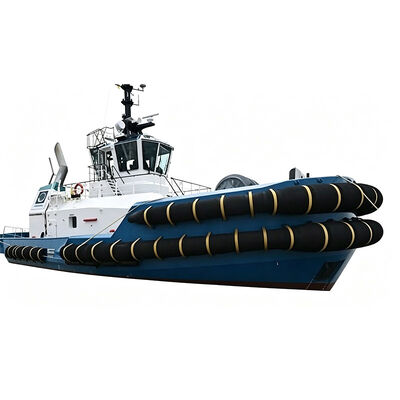

タグボートフェンダーは、船舶の取り扱い、曳航、エスコート、押船、係留、離岸、浮遊設備の位置決め作業中にタグボートを制御された保護を提供するように設計されたマリンゴム部品です。このシステムは、タグボート船体の指定された接触領域に取り付けられ、タグと他の船舶または海洋構造物との間の柔軟な機械的インターフェースとして機能します。
通常の操作では、フェンダーは圧縮、衝撃、摩擦、せん断、および繰り返しサイクリック荷重を受けます。その工学的目的は、鋼鉄の船体構造に到達する前に接触力を吸収および分散することであり、同時に接触する船舶に伝達される集中圧力を低減することです。この機能は、タグボートにとって特に重要です。なぜなら、船舶間の接触は、異常な出来事というよりも、操縦の意図的な部分であることが多いためです。
ケーススタディ：ブラジルの河川港曳航船団向けタグボートフェンダー
ブラジルの河川港オペレーターは、賑やかな内陸貨物ターミナルに沿ってばら積み貨物船や河川バージを支援するために使用される1,900馬力の従来のタグボートの船団を維持していました。310トンのタグボートの1隻は、主にバージの取り扱いとばら積み船の操縦に割り当てられていました。ターミナルは年間を通じて連続して稼働していたため、タグは毎週多数の押船および曳航サイクルを実行していました。
船の既存のフェンダー配置は長期間使用されており、船首肩部と側部接触領域の周りに顕著な摩耗が見られました。最も顕著な問題は、低速位置決め中に鋼鉄のバージとの繰り返し接触によって引き起こされる不均一な摩耗でした。フェンダー表面は、いくつかの高接触領域で薄くなり、他の部分はかなりの摩耗が少なくなっていました。
オペレーターは、タグボートの船体構造に大きな変更を加えることなく、フェンダー配置の一貫性を向上させたいと考えていました。したがって、プロジェクトは、既存の取り付けポイントと互換性のある構成で摩耗したコンポーネントを交換し、接触領域の分布を改善することに焦点を当てました。
仕様
| 原産地 |
中国 |
| ブランド名 |
Hongruntong Marine |
| 製品名 |
タグボートフェンダー |
| 素材 |
高品質天然ゴム |
| 保証 |
3年 |
| 標準 |
PIANC2002、HGT2866-2016 |
| 引張強度 |
≥16 MPA |
| 硬度 |
≤82 ショアA |
| 寿命 |
15-20年 |
| サービス |
OEMまたはODM |
| 色 |
顧客の要求 |
| 用途 |
タグボート、作業船など |
技術寸法
| D*d |
E |
A最大 |
B最大 |
C |
M |
F |
L |
| 250*125 |
190 |
200 |
570 |
500 |
75 |
300 |
2〜13メートル（1つのセクションまたはより長い長さのために接続） |
| 300*150 |
225 |
225 |
600 |
700 |
75 |
350 |
|
| 380*190 |
280 |
225 |
650 |
800 |
100 |
400 |
|
| 400*200 |
300 |
250 |
670 |
800 |
100 |
400 |
|
| 450*225 |
350 |
250 |
700 |
850 |
100 |
400 |
|
| 480*240 |
350 |
250 |
700 |
850 |
100 |
400 |
|
| 500*250 |
375 |
280 |
730 |
900 |
100 |
400 |
|
| 540*270 |
375 |
280 |
730 |
900 |
100 |
400 |
|
| 600*300 |
450 |
300 |
800 |
900 |
125 |
500 |
|
| 700*350 |
500 |
350 |
870 |
950 |
125 |
500 |
|
| 800*400 |
600 |
350 |
930 |
1000 |
125 |
500 |
|
| 900*450 |
675 |
350 |
1000 |
1100 |
150 |
500 |
|
主な特徴
船首および肩部保護のための精密マッチングプロファイル
タグボートの船首および肩部領域は、中央の側面領域とは異なる接触条件を経験する可能性があります。押船作業中、タグボートは角度をつけて船舶に接近する可能性があり、力が側面に沿って分散される前に船首肩部で接触が開始されます。したがって、フェンダープロファイルは、過度の局所応力を発生させることなく、変化する接触形状に対応する必要があります。
タグボートフェンダーは、これらの特定の船体セクションに適した寸法とプロファイルで製造できます。断面形状は、利用可能な接触面積を決定し、荷重が増加するにつれてゴムがどのように変形するかを制御します。適切にマッチングされたプロファイルは、繰り返し操作に十分な材料厚さを維持しながら、接触する船体表面に適合できます。
制御された反力と接触圧力
フェンダーは、過度の反力を発生させることなく、接触エネルギーを吸収する必要があります。これらの2つの要件は、ゴムの硬度、プロファイル寸法、圧縮特性、および利用可能な変形スペースに密接に関連しています。
フェンダーが圧縮されると、変形の程度に応じて反力が増加します。適切なプロファイルにより、ゴムは意図された動作範囲内で段階的に変形できます。この制御された応答は、急激な力をタグボート船体に直接伝達するのではなく、接触荷重を分散するのに役立ちます。
高頻度動作サイクルのための疲労抵抗
商業港で運用されるタグボートは、その作業寿命中に数千回の接触サイクルを経験する可能性があります。各サイクルはゴム本体内の変形を引き起こし、その後部分的または完全な回復が行われます。繰り返しの変形は疲労応力を発生させ、材料とプロファイルの選択中に考慮する必要があります。
ゴムコンパウンドは、繰り返し機械的荷重を通じて機能特性を維持するように選択されます。適切な硬化と制御された製造も重要です。なぜなら、内部材料の一貫性は疲労挙動に影響を与えるためです。
長期間の海洋暴露に対する耐候性および耐海水性
タグボートフェンダーは、その耐用年数中、外部環境に常にさらされています。保護された機械部品とは異なり、海水、雨、日光、塩分堆積物、温度変化、機械的汚染に日常的にさらされています。
ゴムコンパウンドは、一般的な海洋環境ストレスに対する耐性を提供するように選択できます。耐候性は、長期間の紫外線暴露による劣化を低減するのに役立ち、適切な材料特性は、屋外条件下での弾性を維持するのに役立ちます。
応用
- 河川港および内陸水路ターミナル: 河川タグボートは、押船およびバージの取り扱いが繰り返し物理的な接触を必要とする狭い航路で頻繁に運用されます。
- ばら積み貨物および一般貨物ターミナル: ばら積み貨物および一般貨物ターミナルを支援するタグボートは、係留および離岸中に大型船舶を頻繁に支援します。
- 船舶修理および船団改修: 古いタグボートは、元の船体および取り付け構造を維持しながら、フェンダー交換を必要とすることがよくあります。
Hongruntong Marineを選ぶ理由
- 長年の生産経験: 海洋および産業用途に30年以上の製造経験。
- カスタマイズされたエンジニアリング: 互換性のある設計のために、船舶図面、設置寸法、または顧客提供の測定値から作業します。
- 生産検査および仕様管理: 寸法チェックおよび材料関連の検査を含む包括的な品質管理。
- 船団メンテナンスのための調整された供給: 異なる船舶の仕様を明確に特定して、整理された船団調達をサポートします。
よくある質問
1. タグボートフェンダーは、船体の位置によって異なるプロファイルで供給できますか？
はい。接触方向と利用可能な設置スペースが異なる場合があるため、船体の異なる領域では異なるゴムプロファイルまたは寸法が必要になる場合があります。船首、肩部、船尾、および側面セクションは、必要に応じて個別に設計できますが、完全な保護配置全体で互換性を維持します。
2. 見積もりを依頼する際に提供すべき情報は？
有用な情報には、タグボートの種類、寸法、排水量、必要なフェンダープロファイル、個々のセクションの長さ、数量、指定されている場合のゴム硬度、取り付け寸法、および配送要件が含まれます。既存の図面または正確な測定値を含む写真は、交換プロジェクトの技術評価を大幅に改善できます。
3. タグボートフェンダーは、鋼鉄のバージに対して繰り返し押船するのに適していますか？
はい。鋼鉄のバージとの繰り返し圧縮および滑り接触のために設計できます。これらの用途では、ゴム仕様は、繰り返し横方向の動きがかなりの表面摩耗を発生させる可能性があるため、耐摩耗性、疲労性能、接触面積、および変形特性に特に重点を置く必要があります。
4. タグボート船体を改造せずにフェンダーシステムを交換できますか？
多くの交換プロジェクトでは、新しいフェンダーは既存の取り付け配置に一致するように製造でき、船体改造を最小限に抑えます。ただし、腐食、変形、固定点の損傷、または構造変更が設置に影響を与える可能性があるため、交換前に既存の支持構造を検査する必要があります。
5. フェンダー検査中に何をチェックすべきですか？
検査には、表面摩耗、亀裂、切り傷、異常な変形、永久的なプロファイルの変更、露出した補強材（該当する場合）、固定状態、および隣接するセクション間の隙間が含まれるべきです。頻繁に接触する領域には特に注意を払う必要があります。検査頻度は、タグの運用強度と環境条件を反映する必要があります。
