オイルの移動のためのEN13766指定STSのホース適用範囲が広い高圧21Bar
記述
複数の液化天然ガス白い合成STSのホースは-164°Cの温度の液化天然ガスがオフロードされる艦対艦操作のような荒い条件の沖合いの使用のために特に、設計されている。合成STSのホースは隣り合わせおよびタンデムにオフロードすることのような異なった操作で使用することができる。これらのホースはローディング アームおよび適用範囲が広いパイプ・ライン・システムのような他の移動システムを伴って蒸気リターン ラインとしてまた適している。
STSのホースはDNV-GL、局Veritas （BV）および船積み（ABS）のアメリカ局のような複数のクラス社会によってEN 1474-IIおよびEN 12434に従って証明される。これらのホースは世界中でEN 1474-IIIで使用されて準備ができている証明したシステムを。複数の液化天然ガス白い合成STSのホースが信頼できるとTNOおよび貝との延長テスト プログラムおよび操作上の経験の多数年は証明した。それの隣でそれらはすべての種類の沖合いの液化天然ガスの艦対艦の転送操作を含む動的条件で使用してがまた安全である。
指定
| 製品名 | オイルの移動のためのEN13766指定STSのホース適用範囲が広い高圧21Bar |
| 銘柄 | DockFender |
| 型式番号 | DF-ST10IN |
| 材料 | トップレベルPTFE |
| 標準 | EN13765/EN13766 |
| 安全率 | 6:1 |
| サービスの処理 | 鋳造物 |
| 性能 | 老化する抵抗、オゾン抵抗、オイル抵抗 |
| 色 | どの色でも良い |
| 引くフォーマット | 生産で設計に従って利用できる |
| パッケージ | 内部プラスチック袋;外-標準的なパレット、あなたの要求として木の場合または |
| 使用法 | 複数の目的ターミナル、RoRoの傾斜路、乗客容器ターミナル、はしけ |
| サービス | 専門の輸出販売によって提供される暖かく、速い応答サービスは輸出高の処理の多くの年の経験と米国、ヨーロッパ、オーストラリアおよび他の国に団結する。 |
| モデル | 次元 | 働き圧力 | 安全率 | 曲げ半径 | 重量 | 長さ | ||
| 合成 | [mm] | [インチ] | [棒] | [psi] | [kg] | [m] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4」 | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2」 | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *Note:さまざまなサイズは条件に従ってカスタマイズすることができる。 | ||||||||
特徴
1. EN13765及び13766に完全に準拠した。
2.非常に適用範囲が広く、小さい曲げ半径。
3.化学オイル抵抗。

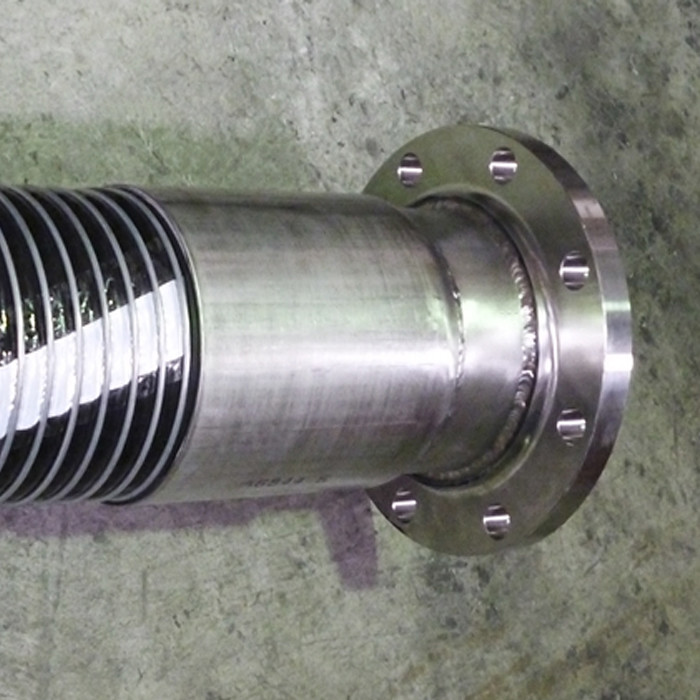

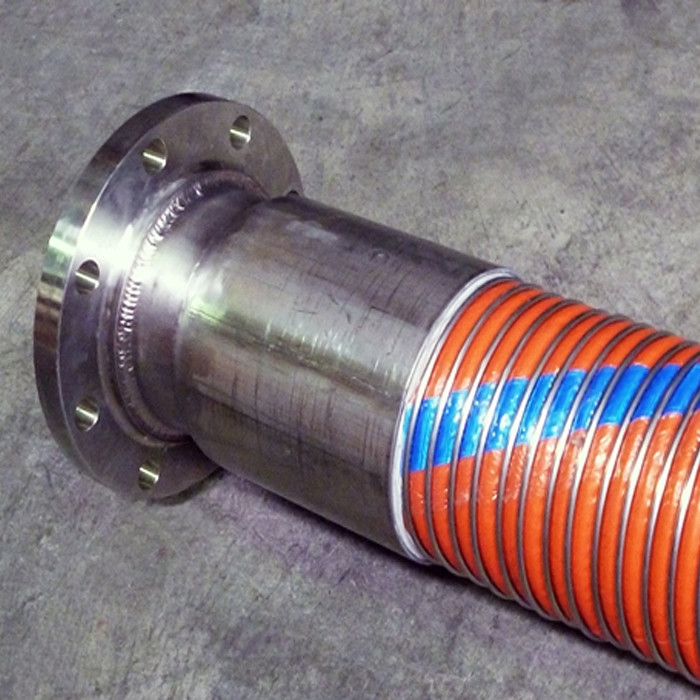

4.ステンレス鋼/HDGのカップリングは/任意フランジを付けたようになる。
適用
●艦対艦およびship-to-shore
●液化天然ガスのバルク転送
●bunkering液化天然ガス
●蒸気リターン ラインのためにまた適した
●石油タンカー
利点
ホース アセンブリ
合成のホースがきちんと固定付属品によってしか使用されるべきではないこと頻繁に危険な伝達が原因でそれを推薦される使用した。合成のホースはワイヤーによって打たれる方法または外的なひだによって普通合う。すべてのホースに6つから1つの安全率がある。
テスト
すべてのホース アセンブリはに働く圧力を推薦し、継続を每の確認するために電気で流体静力学的にテストされる圧力でなければテストされた最高が1 1/2倍のならない:
- AS2683、AS2594、AS1180、AS2117
- BSEN13765:2010年、BS5842:1980年
- EN13766:2010年のEN ISOの8031:2009、EN ISO 1402
付属品
付属品の広い範囲はCamlocks、ねじで締められた付属品のような等フランジを付けたようになる供給することができる。
物質的な付属品-ステンレス鋼、アルミニウム、注文。
