合成STSが12" EN13766ガイドに鋼線ホースで水を掛ける15Barは環境に優しい重油を補強した
記述
移動システムは浮遊液化天然ガスのための重大なイネーブラである。液化天然ガスを沖合いにオフロードするため、さまざまな空気および浮遊移動システムは開発中現在ある。いくつかはローディング アームの技術、金属の適用範囲が広い管の他か複数の合成STSのホースに基づいている。
複数の合成STSのホースは重合体材料の螺旋形ワイヤー、薄い液体の堅いフィルムおよび重合体材料のような生地の層から成っている。浮遊のために合成STSのホースに覆われる絶縁材および重合体の外のホースでホースで水を掛ける。同じような合成のホースは移動のためにオイルおよび化学工業で頻繁に使用される。そのように、合成STSのホースの技術は新しくない。但し、操作の間の信頼性および安全要求事項そして低温学の温度は液化天然ガスのホースにクラスを単独でする。
指定
| 項目 | 合成STSが12" EN13766ガイドに鋼線ホースで水を掛ける15Barは環境に優しい重油を補強した |
| 材料 | トップレベルPTFE |
| 利用できるサイズ | 直径:32-800mm;Length≤40m |
| 働き圧力 | 10-21Bar |
| 真空 | 0.9Bar |
| 色 | 、透明、白い黒い、どのpantone色でも利用できる |
| 適用 | トラックまたは定期預金の吸引及び排出の重油か潤滑油 |
| 標準 | EN13766及びEn13765 |
| 温度較差 | -30℃への+100℃ |
| 安全率 | 6:1 |
|
化学抵抗
|
燃料A:悪化無し |
| オイル3:悪化無し | |
| 潤滑油:悪化無し | |
| カット オイル:悪化無し | |
| 希薄なHCL:悪化無し |
| モデル | 次元 | 働き圧力 | 安全率 | 曲げ半径 | 重量 | 長さ | ||
| 合成 | [mm] | [インチ] | [棒] | [psi] | [kg] | [m] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4」 | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2」 | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *Note:さまざまなサイズは条件に従ってカスタマイズすることができる。 | ||||||||
特徴
1. 肯定的で、否定的な圧力へのよい抵抗。
2.静電放電機能。
3。それは摩耗抵抗する高圧に耐えることができる。
4.高温抵抗。
5。それによいオイル抵抗および化学耐食性がある。
6。使用類縁は強い、爽快、付かない、多彩。
適用

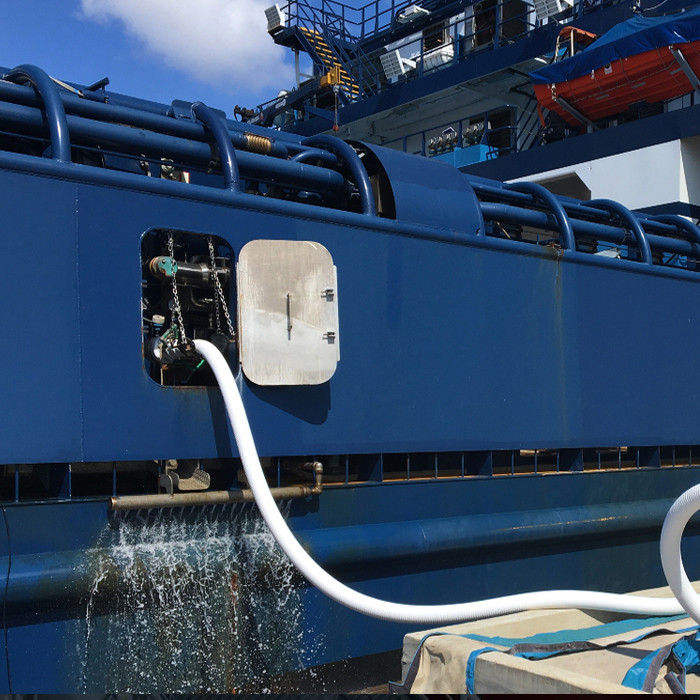

●艦対艦およびship-to-shore
●液化天然ガスのバルク転送
●bunkering液化天然ガス
●蒸気リターン ラインのためにまた適した
●石油タンカー
利点

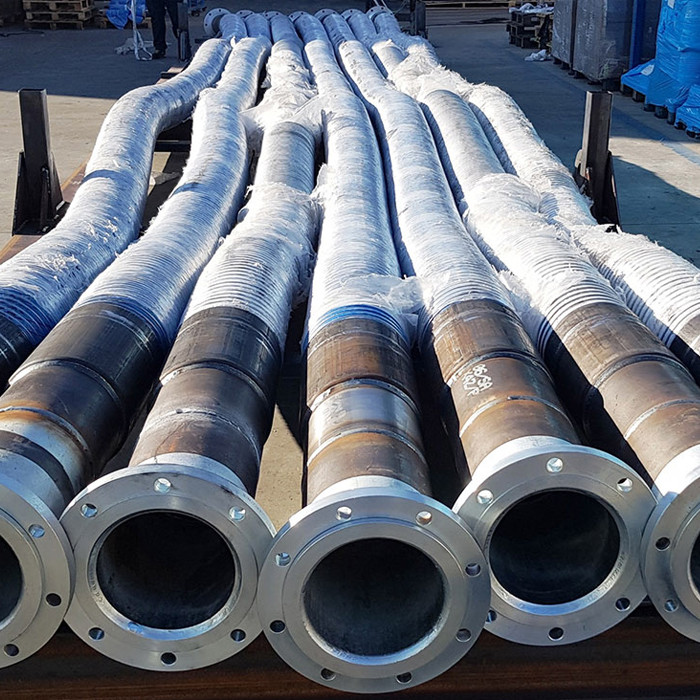

ホース アセンブリ
合成のホースがきちんと固定付属品によってしか使用されるべきではないこと頻繁に危険な伝達が原因でそれを推薦される使用した。合成のホースはワイヤーによって打たれる方法または外的なひだによって普通合う。すべてのホースに6つから1つの安全率がある。
テスト
すべてのホース アセンブリはに働く圧力を推薦し、継続を每の確認するために電気で流体静力学的にテストされる圧力でなければテストされた最高が1 1/2倍のならない:
- AS2683、AS2594、AS1180、AS2117
- BSEN13765:2010年、BS5842:1980年
- EN13766:2010年のEN ISOの8031:2009、EN ISO 1402
付属品
付属品の広い範囲はCamlocks、ねじで締められた付属品のような等フランジを付けたようになる供給することができる。
物質的な付属品-ステンレス鋼、アルミニウム、注文。
