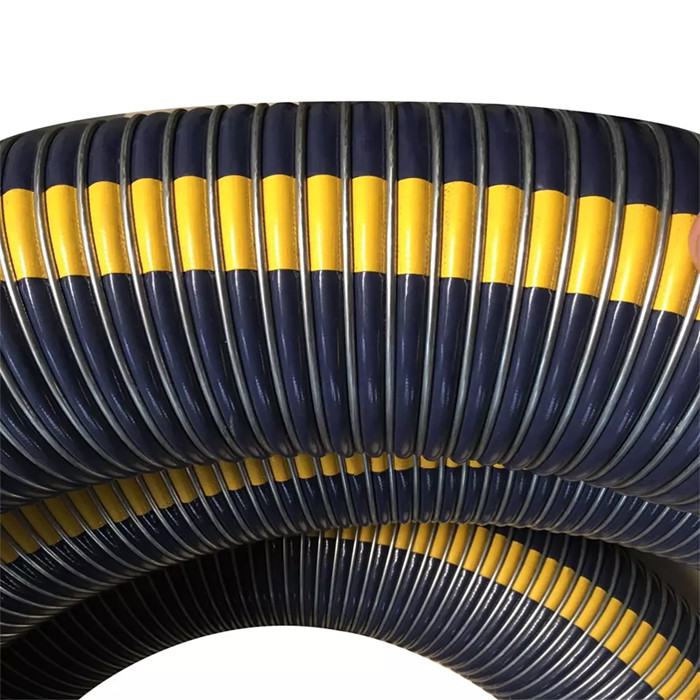

高圧STSオイルのホースEN13766は適用範囲が広い合成のホースの鋼線を証明した
記述
信頼できる移動システムは成長の浮遊液化天然ガスの技術のキー エレメントである。複数の合成STSのホースは信頼でき、費用効果が大きい解決であると証明するかもしれない。TNOのオランダの契約の研究組織は、艦対艦の（STS）液化天然ガスの移動のためのGutteling B.V.の複数の合成のホースの広範なテスト プログラムを実行した。それはEN1474部分2.に調和のホースの資格で起因した。
合成STSのホースはこの新しい国際的に受け入れられた標準に従って修飾された最初のプロダクトである。テスト プログラムはGutteling B.V.、EXMARおよびDNVの緊密な協力で行われた。それは包囲された、低温学の作動条件で機械および流れの行動に焦点を合わせた。EN1474条件以上、多重レベルテスト プログラムは行われる、より多くのサンプルはテストされ、より極度な負荷組合せは適用される。目的はEN1474部分3.に従って移動システム資格を可能にするデータ セットを提供することだった。
指定
| 材料 | PTFEの電流を通された鋼線、ポリ塩化ビニールはポリエステル布に塗った |
| 製品名 | 高圧STSオイルのホースEN13766は適用範囲が広い合成のホースの鋼鉄Wirerを証明した |
| サイズ | DF-CH80 |
| 内部ワイヤー | ステンレス鋼316 |
| ライニング | ポリアミド |
| 死体 | ポリアミドの生地、ポリエステル・フィルム |
| 外ワイヤー | ステンレス鋼316 |
| 働き圧力 | 10棒への21棒 |
| 最大長 | 40メートル |
| サンプル | 利用できる |
| 受渡し時間 | 普通3-5日 |
| モデル | 次元 | 働き圧力 | 安全率 | 曲げ半径 | 重量 | 長さ | ||
| 合成 | [mm] | [インチ] | [棒] | [psi] | [kg] | [m] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4」 | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2」 | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *Note:さまざまなサイズは条件に従ってカスタマイズすることができる。 | ||||||||
特徴
1. EN13765及び13766に完全に準拠した。
2.非常に適用範囲が広く、小さい曲げ半径。
3.化学オイル抵抗。

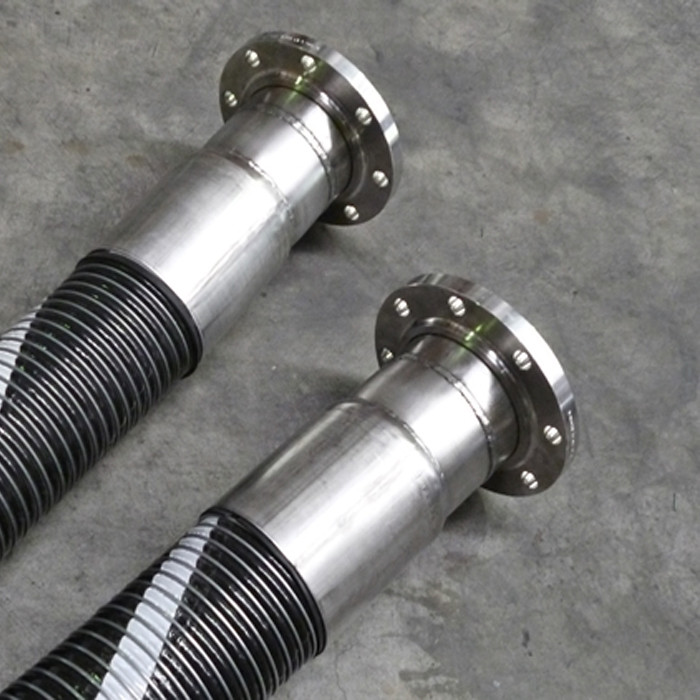

4.ステンレス鋼/HDGのカップリングは/任意フランジを付けたようになる。
適用
●艦対艦およびship-to-shore
●液化天然ガスのバルク転送
●bunkering液化天然ガス
●蒸気リターン ラインのためにまた適した
●石油タンカー
利点

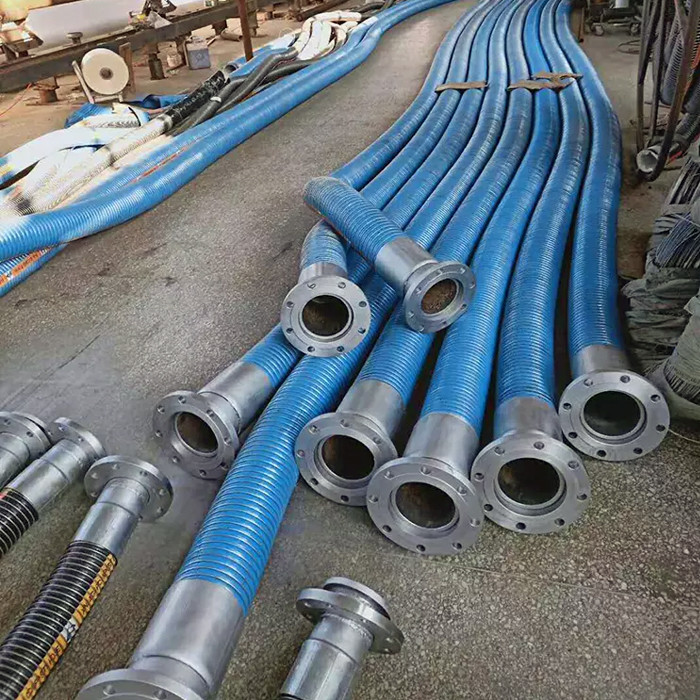

ホース アセンブリ
合成のホースがきちんと固定付属品によってしか使用されるべきではないこと頻繁に危険な伝達が原因でそれを推薦される使用した。合成のホースはワイヤーによって打たれる方法または外的なひだによって普通合う。すべてのホースに6つから1つの安全率がある。
テスト
すべてのホース アセンブリはに働く圧力を推薦し、継続を每の確認するために電気で流体静力学的にテストされる圧力でなければテストされた最高が1 1/2倍のならない:
- AS2683、AS2594、AS1180、AS2117
- BSEN13765:2010年、BS5842:1980年
- EN13766:2010年のEN ISOの8031:2009、EN ISO 1402
付属品

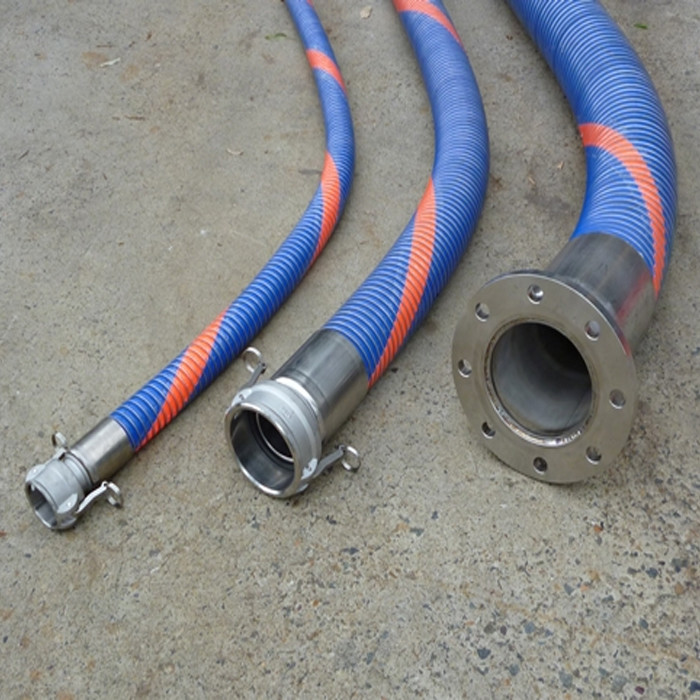

付属品の広い範囲はCamlocks、ねじで締められた付属品のような等フランジを付けたようになる供給することができる。
物質的な付属品-ステンレス鋼、アルミニウム、注文。
