ドックの最もよい質との空気の突堤の横浜ゴム製 フェンダーの膨脹可能なanti-collision
記述

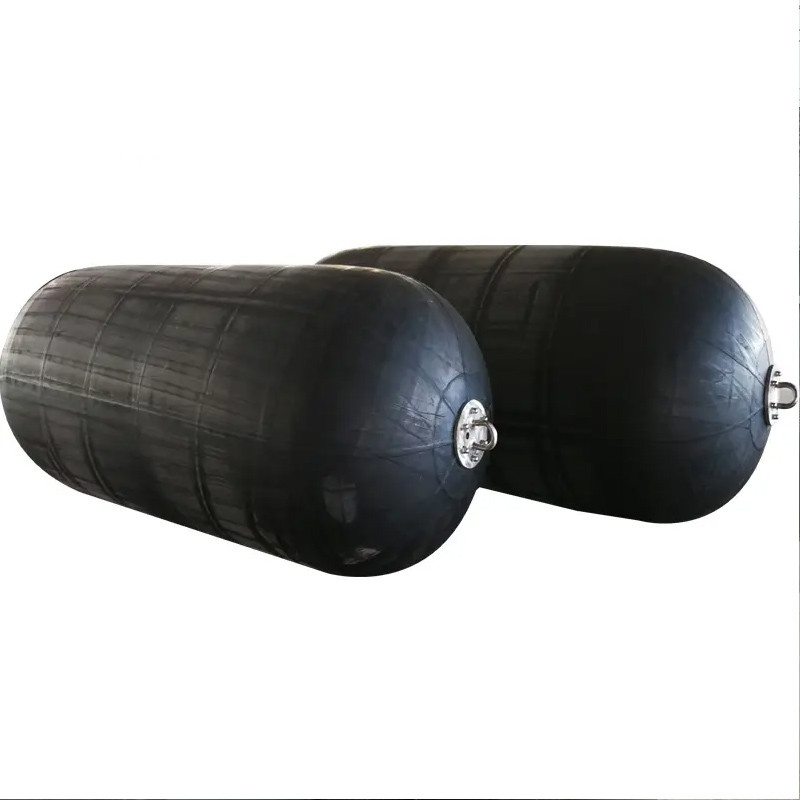

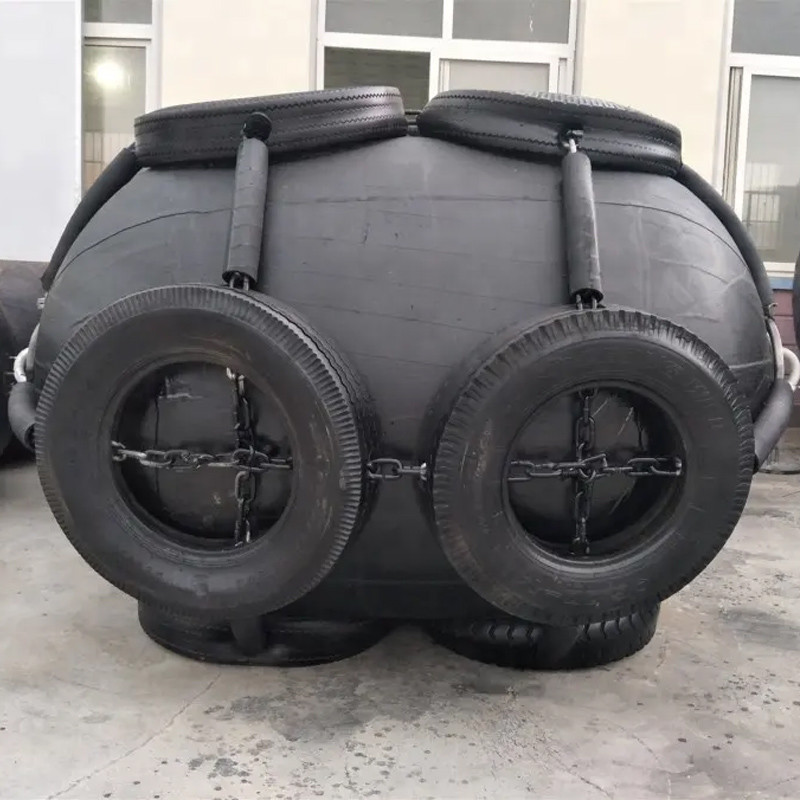

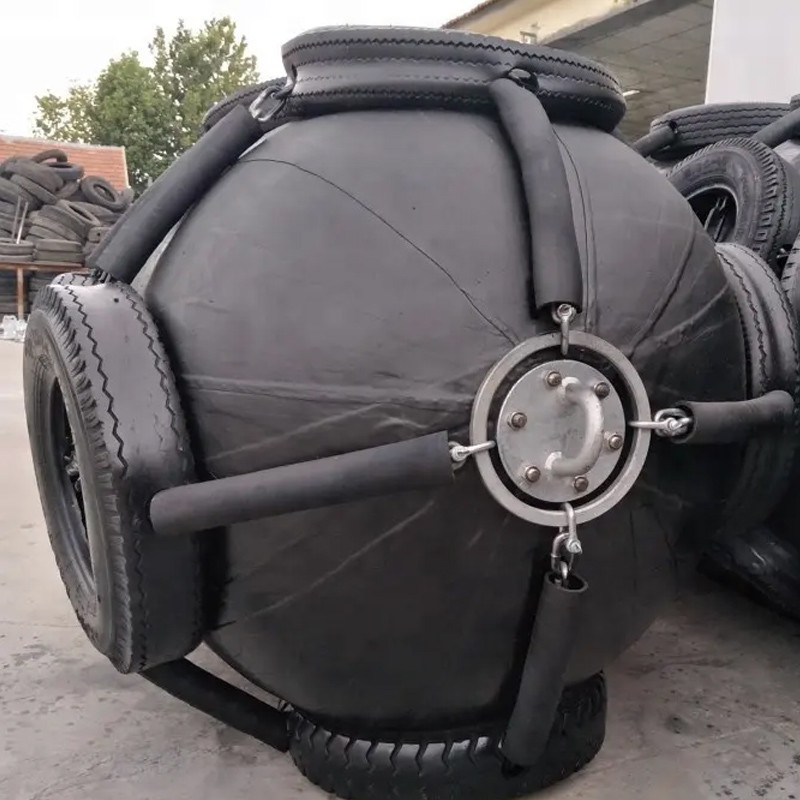

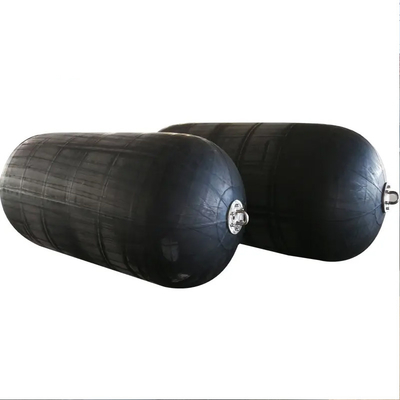

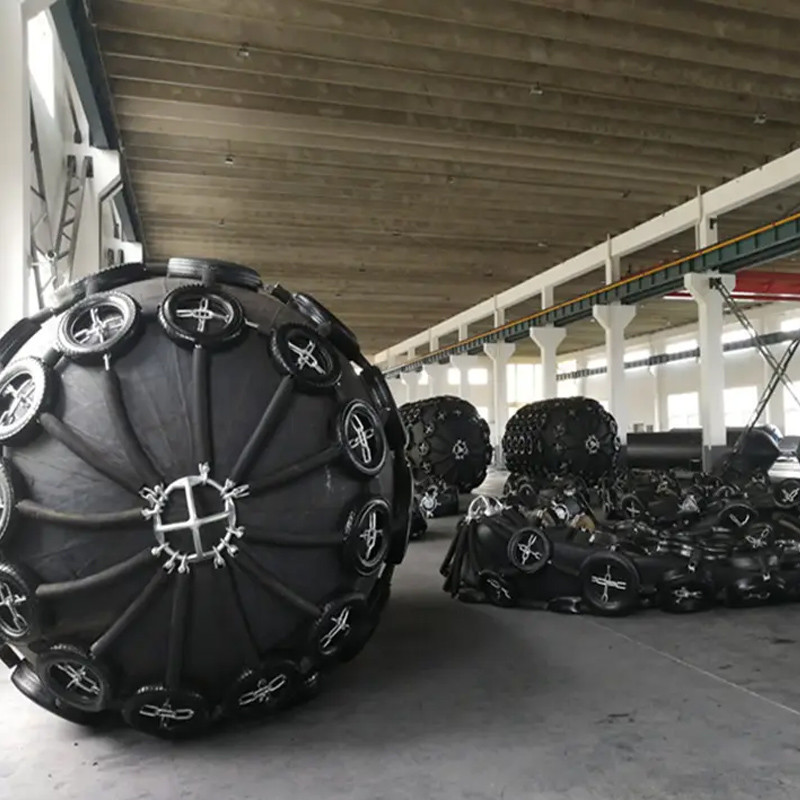

衝突から容器およびドックを保護するのに使用されている横浜フェンダーはタイプの海洋のフェンダーである。それらは良質のゴムからなされ、それらが影響を吸収し、力を均等に配るようにする独特な設計がある。横浜フェンダーは港、港および沖合い設備で一般的である。それらはさまざまなサイズおよび形異なったタイプの容器に適することをおよびつなぐ条件入って来。
横浜フェンダーは影響の損傷から船をおよびドック保護するのに使用されるタイプの海洋のフェンダーである。それらは良質のゴムからそれらが衝突のエネルギーを吸収し、配るようにする円柱形を持つために成り。横浜フェンダーは取付けの耐久性、信頼性および容易さのために知られ、港、港および世界中で沖合い設備で一般的である。
指定
| 製品名 | ドックの最もよい質との空気の突堤の横浜ゴム製 フェンダーの膨脹可能なanti-collision |
| 銘柄 | DockFender |
| 型式番号 | DF-3.3*6.5M |
| 材料 | 高密度天然ゴム |
| 標準 | ISO17357-1:2014年、PIANC2014 |
| 形 | 円柱 |
| OEM/ODM | 歓迎 |
| サイズ | 引く次元によって |
| 許容標準 | ISO2768-MかISO3302-1:2014クラスM2 |
| 使用法 | つなぐか、または停泊する船のため |
| 証明書 | DNV BV CCS LRのABS |
| 色 | 顧客の要求 |
| 働く温度 | -15 degreeeから200度 |
| フェンダーのサイズ | 最初の圧力50kPa パフォーマンス データ |
最初の圧力80kPa パフォーマンス データ |
||||
|
直径X 長さ |
反力 / kN |
エネルギー吸収 / kNm |
外皮圧力 GEA / kN/M2 |
反力 / kN |
エネルギー吸収 / kNm |
外皮圧力 GEA / kN/M2 |
| 500 x 1,000 | 6 | 64 | 132 | 8 | 85 | 174 |
| 600 x 1,000 | 8 | 74 | 126 | 11 | 98 | 166 |
| 700 x 1,500 | 17 | 137 | 135 | 24 | 180 | 177 |
| 1,000 x 1,500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1,000 x 2,000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1,200 x 2,000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1,350 x 2,500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1,500 x 3,000 | 579 | 153 | 153 | 761 | 214 | 174 |
| 1,700 x 3,000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2,000 x 3,500 | 875 | 308 | 128 | 1,150 | 430 | 168 |
| 2,500 x 4,000 | 1,381 | 663 | 137 | 1,815 | 925 | 180 |
| 2,500 x 5,500 | 2,019 | 943 | 148 | 2,653 | 1,317 | 195 |
| 3,300 x 4,500 | 1,884 | 1,175 | 130 | 2,476 | 1,640 | 171 |
| 3,300 x 6,500 | 3,015 | 1,814 | 146 | 3,961 | 2,532 | 191 |
| 3,300 x 10,600 | 5,257 | 3,067 | 158 | 6,907 | 4,281 | 208 |
| 4,500 x 9,000 | 5,747 | 4,752 | 146 | 7,551 | 6,633 | 192 |
| *他のサイズは続く顧客の条件に作り出すことができる。 | ||||||
フェンダーの選択
小さい及び中間のサイズの船のための空気のフェンダーのモデル選択
| 船容積トン数（T） | （m）推薦のサイズD X L | 船のタイプ |
| 50 | 0.5 x1.0 | 釣船 |
| 100 | 0.7 x 1.5~1.0 x 1.5 | 釣船 |
| 200 | 1.0 x 1.5~1.2 x 2.0 | 船を引く釣船 |
| 300-500 | 1.2 x 2.0~1.5 x 2.5 | 船を引く釣船 |
| 1000 | 1.5 x 2.5~1.5 x 3.0 | 船を引くこと、貨物船 |
| 3000 | 2.0 x 3.0~2.0 x 3.5 | 貨物船、海洋のトロール船 |
| 10000 | 2.0 x 3.5~2.5 x 4.0 | 貨物船 |
大き容積トン数の船のための空気のフェンダーのモデル選択
|
船 容積トン数 |
仮定される 乗る速度 |
有効 運動エネルギー |
フェンダーのサイズ D*L |
| （DWT） | （M/S） | （KN.M） | （m） |
| 200000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.2 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
